CEU Pimentas - Guarulhos/SP

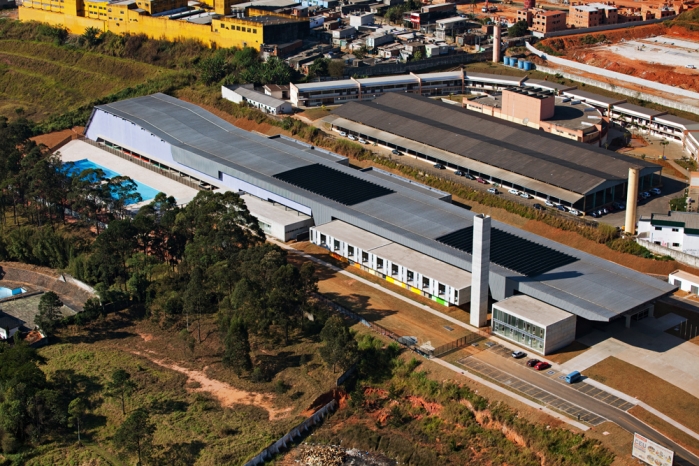

Localizado em Guarulhos, o empreendimento projeto pelo escritório de arquitetura Biselli e Katchborian Arquitetos Associados, o CEU (Centro de Educação Unificado) foi implantado em um terreno de 30.780 m² e possui área construída de 16.000 m², possuindo salas de aula, bibliotecas, oficinas de música, quadras poliesportivas e etc.

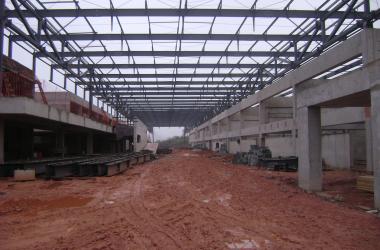

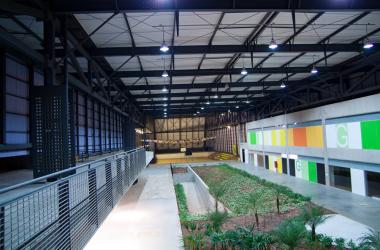

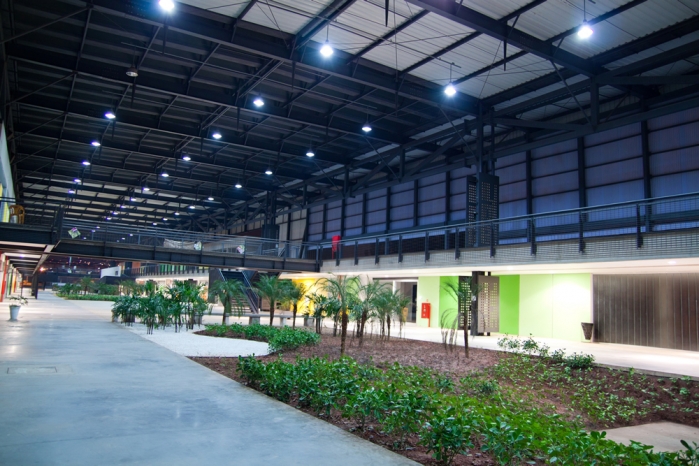

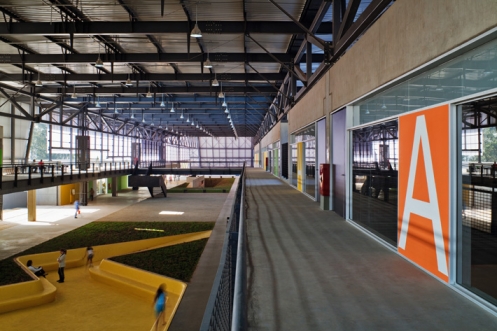

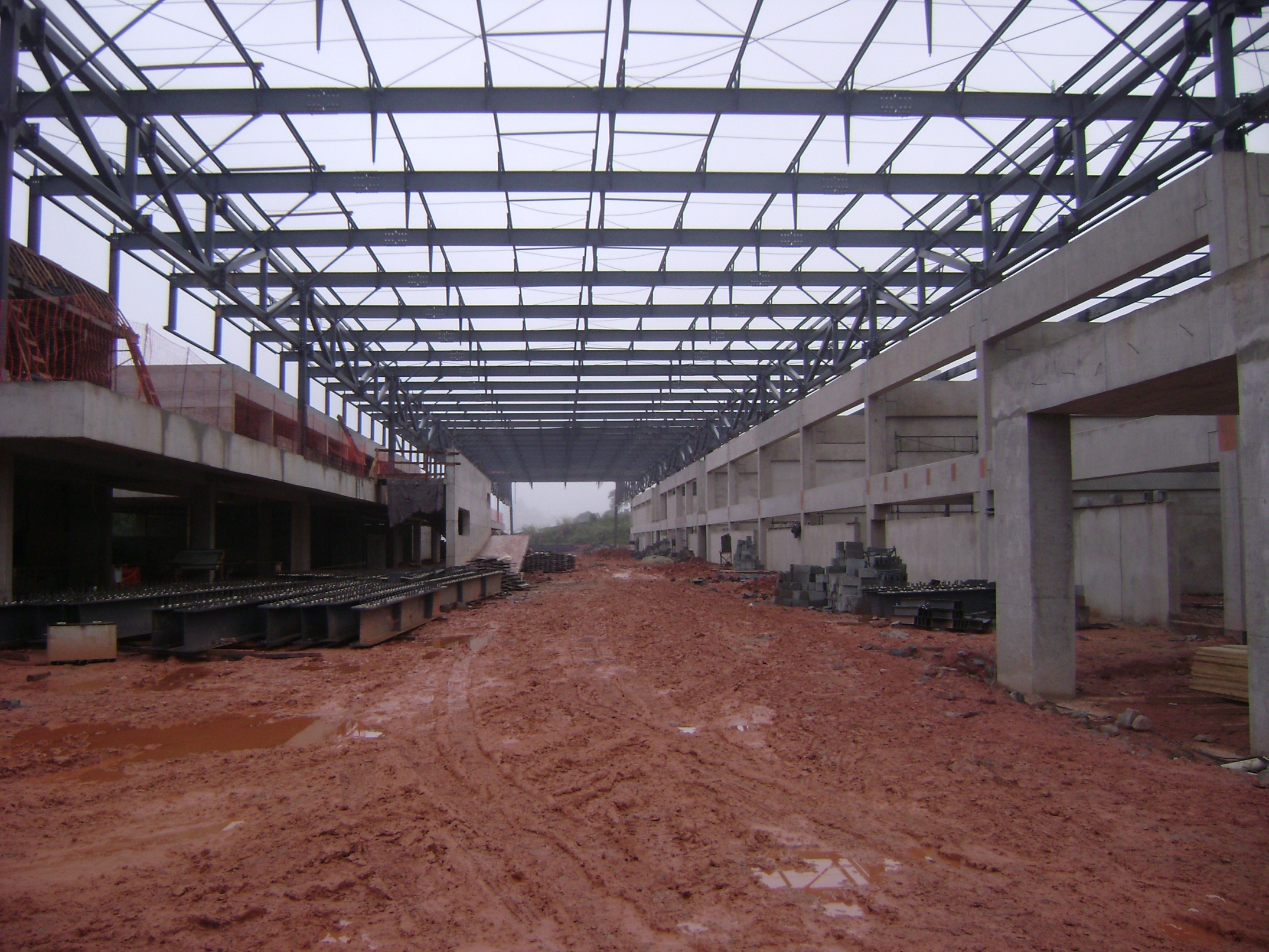

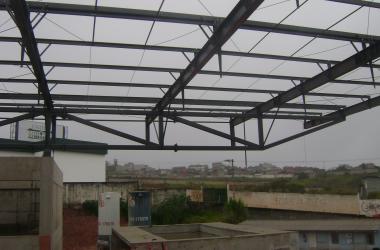

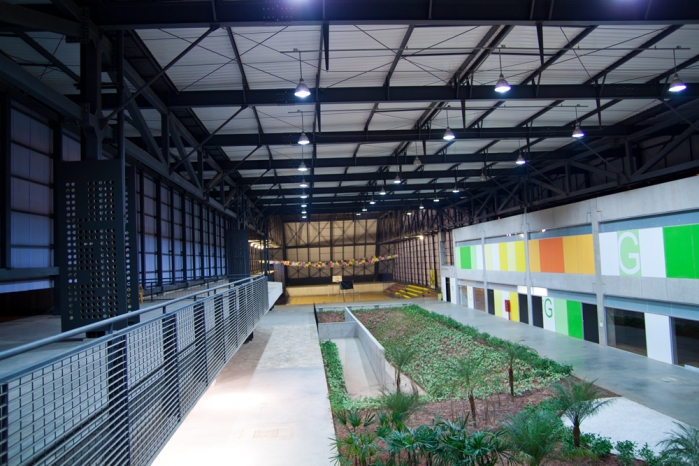

Projetada pela JGV Engenharia, a cobertura é dotada de sistema de sheds que fornecem iluminação ao espaço interno e composta por telhas metálicas de aço tipo painel com isolamento térmico e acústico, apoiadas a cada 6 m em vigas-vagão metálicas com mão-francesa, tendo 20 m de vão e 5 m de balanço em ambos os lados.

Essas telhas fazem também o fechamento dos espaços laterais entre a cobertura metálica e os blocos dos diferentes setores, executados em alvenaria e concreto moldado in loco.

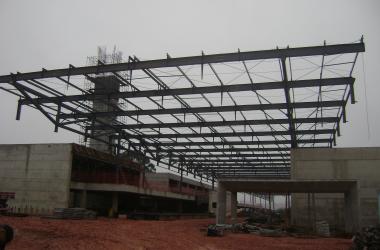

Na entrada da escola, ao sul, a cobertura se prolonga em um balanço de 18 m, com função de marquise, fazendo o sombreamento para a praça de acesso.

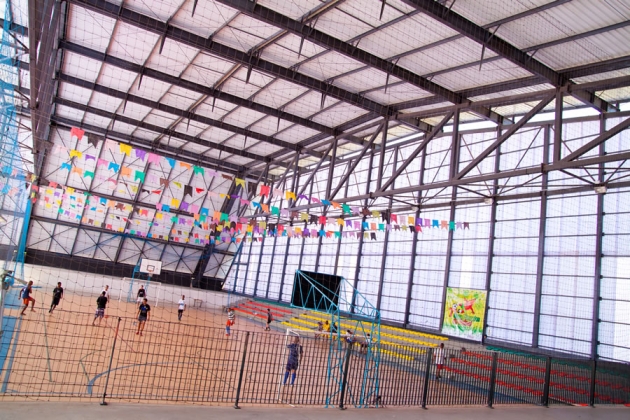

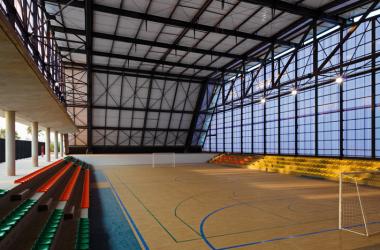

Na outra extremidade, a solução se inverte com um fechamento com parede inclinada a 45° onde está a quadra poliesportiva coberta.

Após a conclusão da obra em 2010, o CEU Pimentas recebeu dois prêmios de arquitetura:
- Prêmio APCA de Arquitetura como melhor obra construída em São Paulo;
- Prêmio Rino Levi como melhor obra construída do ano.

Caso queira informações sobre projetos de estruturas metálicas e cálculo estrutural, a JGV Engenharia está à disposição para atendê-lo.

Fotos: Nelson Kor e JGV Engenharia.
